[PiCH]

Salut chérie c'est papa

Le monsieur il va te soigner et en plus tu seras avec plein de copines autour de toi

[TamTam13]

Salut chérie c'est papa

Le monsieur il va te soigner et en plus tu seras avec plein de copines autour de toi

faut juste garder un petit de la portée à papa en cas d'accouplement c'est ça ?

[Darth Nuno]

Bon, je re-up ce topic, histoire de ne pas croiser les investigations avec le post de Geek vintage juste ici.

@Nuno

Et en mettant les switch de la PCB en 'upright' tu avais accès au jeu ?

Alors de mémoire (mes derniers test ont été fait il y a presque deux ans), dans les 3 set de pcb en ma possession, lorsque j'ai pensé à ce paramètre, je pense qu'il était déjà trop tard... soit le drive board est en court-circuit, empêchant le main board de démarrer, soit mes set de boards 'untested' sont tous defect ou partiellement... il faut vraiment que reprenne l'investigation depuis le début

[fiend41]

ce genre de recoupements bizarres me fait repenser à nos Afterburner deluxe...ah segaaaa

[wanou]

Bon courage à toi . La mienne attends toujours sa gameroom .

[Darth Nuno]

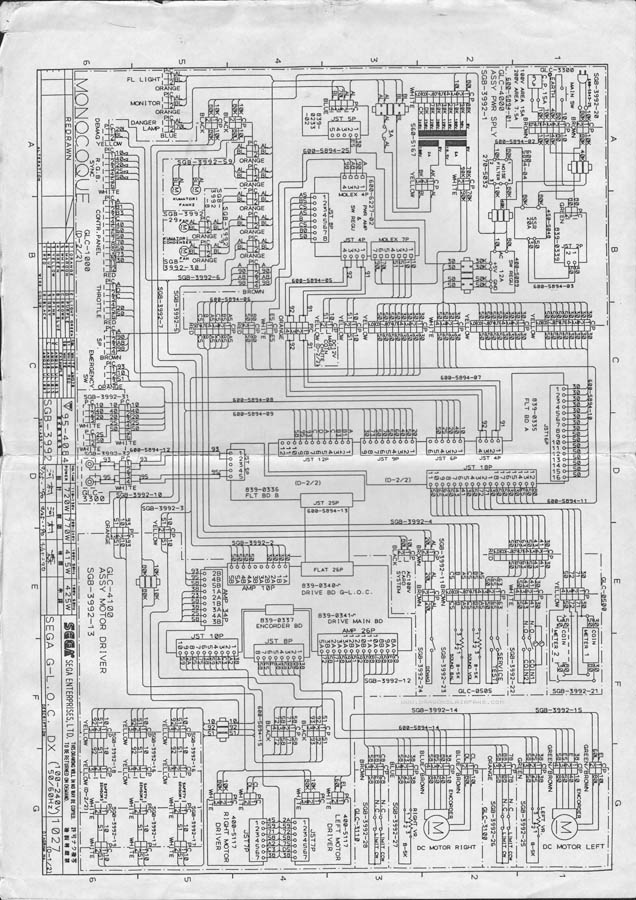

Bon, voici le second shéma en ma possession, propre à la version DX :


[click on the picture for the FULL size version]

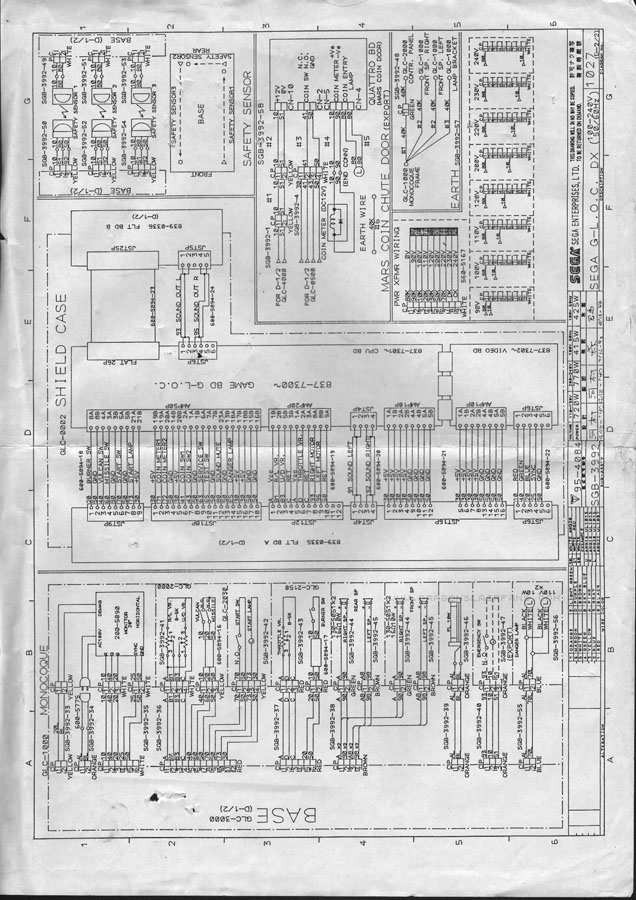

J'en profite pour remettre le premier également dans ce post :


[click on the picture for the FULL size version]

C'est pas avec cela qu'on va régler nos soucis des motors boards, mais ce shéma reste cependant indispensable pour la compréhension globale du câblage de la DX.

[powermax]

PS: Au repos les verrins sont en position base

il ne me semble pas... ils doivent être légèrement levé

De tête, a la mise sous tension il y a un 'check' des verrins, ça lève, puis ça penche d'un côté puis de l'autre.

là par contre, je suis quasi-sûr que non : elle se léve rapidement et se baisse doucement , les 2 verins suivent la même course, donc pas de panchage

à mon retours de vacances, je ferais une video de l'autotest pour la mettre sur you tube, comme ça on sera fixé, sachant que le mien est 100% fonctionnel

[zebassprophet]

terrible la gloc de powermax

j'en veux une maintenant^^

[Iro]

Rien à voir mais je ré-up pour ce teasing de 2007 de début de topic

...stay tuned

[Little_Rabbit]

Salut,

Rien à voir mais je ré-up pour ce teasing de 2007 de début de topic

Oui mais là j'ai peur qu'on enfreigne un poil le règlement car je crois qu'on n'a pas le droit de faire un teasing de plus 48 heures non ? Alors 5 ans et quelque...

A+

[powermax]

pour en revenir à l'autotest des verins au demarrage  :

[Darth Nuno]

pour en revenir à l'autotest des verins au demarrage  :

Super, merci

Au moins on voit à présent que qui est censé se passer au 'power on' de l'engin!

[powermax]

Super, merci

Au moins on voit à présent que qui est censé se passer au 'power on' de l'engin!

c'est le but
bon redémarrage de ta cab !

[keri]

Super, merci

Au moins on voit à présent que qui est censé se passer au 'power on' de l'engin!

y'a un petit côté allumage de ED 209 !!
ca ferait presque peur

[fgruat]

up de ouf again

puisqu'il y a pas mal de possesseur ou d'ancien possesseur de gloc sur ce topic
je cherche une driver board meme non fonctionnelle
ref 400-5117y

merci
