Galaga : Diary of a Renovation - DONE !!!

[funkycochise]

Tout simplement magnifique !!!


[Biglunk]

Je ne sais pas si tu pourrais l’appliquer mais pour chasser les bulles j'ai souvent vu aussi la technique de l'eau savonnée (film pour les vitrages notamment). Tu pulvérises une eau savonnée sur la surface qui va recevoir l’autocollant et tu le pose. Par capillarité il reste bien en place cependant tant que l’eau ne c’est pas évaporée de sous la partie collante tu peux encore repositionner facilement l’ensemble et évidemment chasser les bulles d’air en marouflant. Une fois l’eau évaporée le sticker est fixé aussi fortement que si  ce liquide n’avais jamais était là. En tous cas, beau boulot encore une fois.

[K2KL]

encore, encore, encore...

[Luckas]

Nuno, ta borne commence a avoir beaucoup de gueule! Vraiment chapeau pour cette resto. Vivement la suite

[DCE]

j'aime bien le petit côté frénétique du doigt qui chasse la bulle lorsqu'elle est presque éjectée

[Darth Nuno]

Bon, je crois que j'entame la dernière ligne droite avec cette resto...

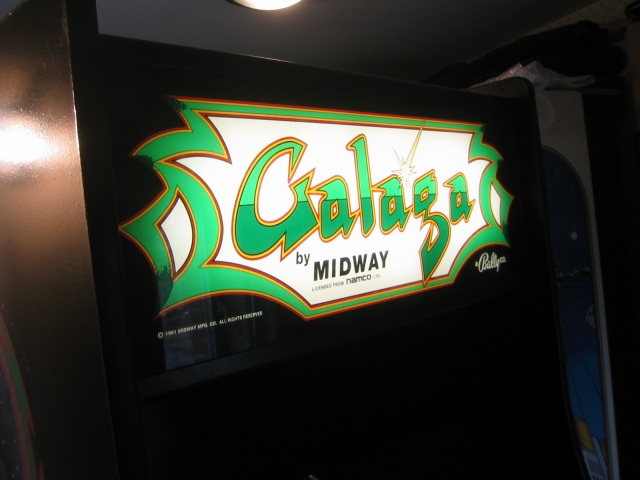

Allez, on met le marquee, et on allume :



Bien, comme le coté esthétique est quasi fini (plus de peinture, plus de découpe, plus de produit bizarre qui sentent mauvais  )... je prends la décision de déplacer la borne de mon ... hum ... atelier, vers notre pièce qui fait office bureau à moi et Darth Nunette... hop ... ni vu ni connu



'enfin... je peux commencer à jouer sérieusement histoire de scorer un peu

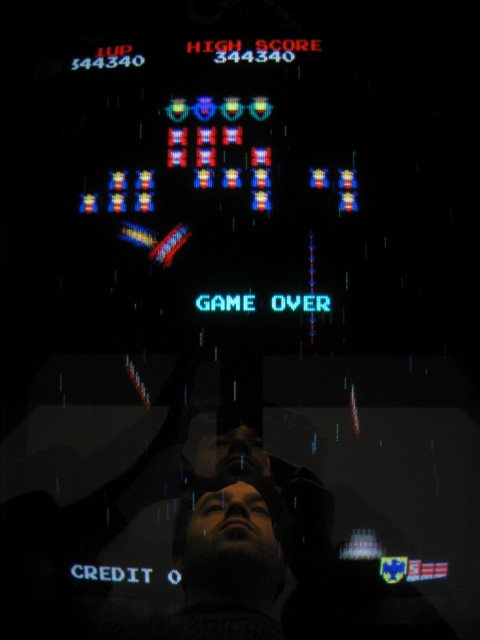

Attention, cette dernière photo n'était pas une tentative de reproduction de pochette de Queen

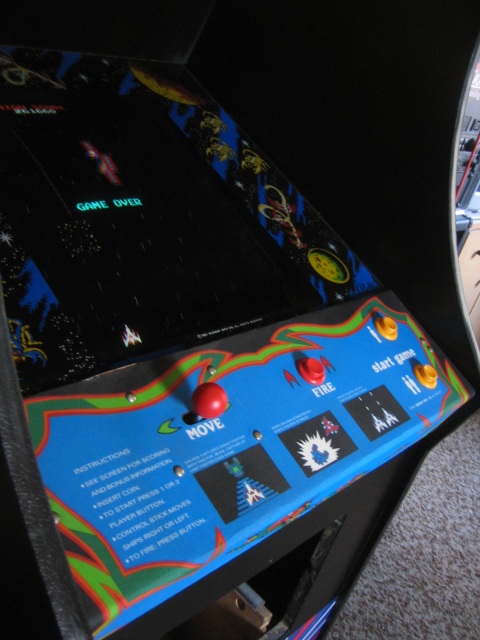

Ha... heuu... oui... comme la borne est blinquante, j'ai la validation du chef pour la laisser derrière moi dans notre bureau





[kaneda56]

Oh le joli bonbon rose!!!

Jolie resto, kiffe bien maintenant

[Darth Nuno]

Yes... la fin est proche... proche ... proche

[Luckas]

  rien d'autre à dire

[arcadefever]



c'est quoi qui tourne dedans ? le pcb originale ?

[fred]

c'est quoi qui tourne dedans ? le pcb originale ?

Belgium poowwwwwââââ

Bon, il est temps de s'intéresser au jeu lui même.

Quel est le meilleur moyen de reproduire l'expérience Galaga 100% arcade accurate quand on a pas de board galaga up & running et qu'on veut un truc 100% reliable et parfait niveau sensation ?

Je choisi Da Config    AdvanceMame sous dos, SB PCI 128, vielle carte graphique Gforce II capable de balancer du 15 Khz

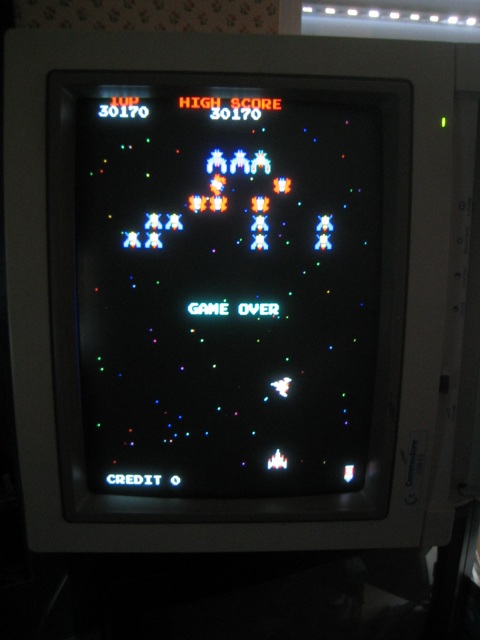

Test avec mon benchmark habituel, dont notamment un moniteur commodore

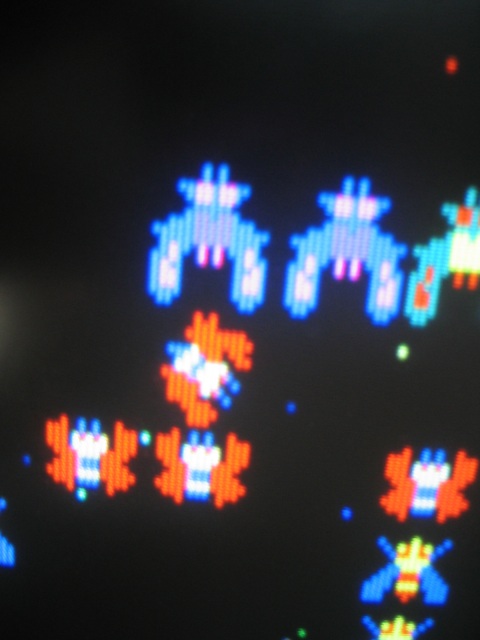

Résultat parfait  Mâtez le scanline naturel du moniteur... parfait

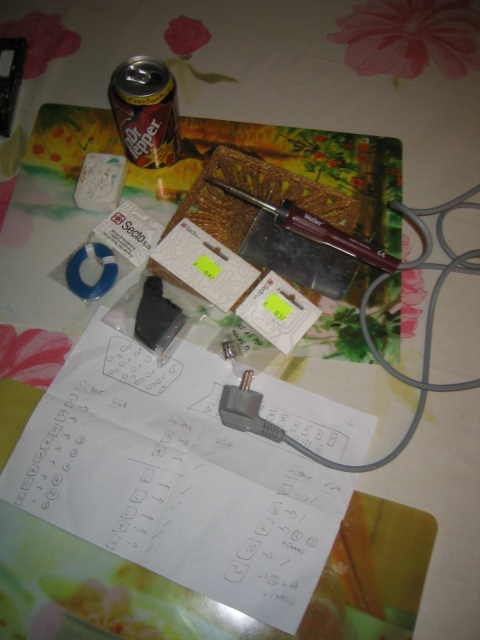

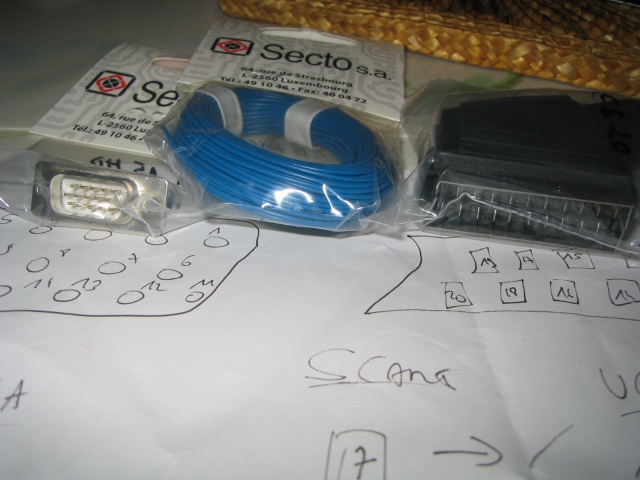

Bien, préparons maintenant le câble VGA to SCART nécessaire pour l'utilisation d'une platine/tube TV. The tools of the day

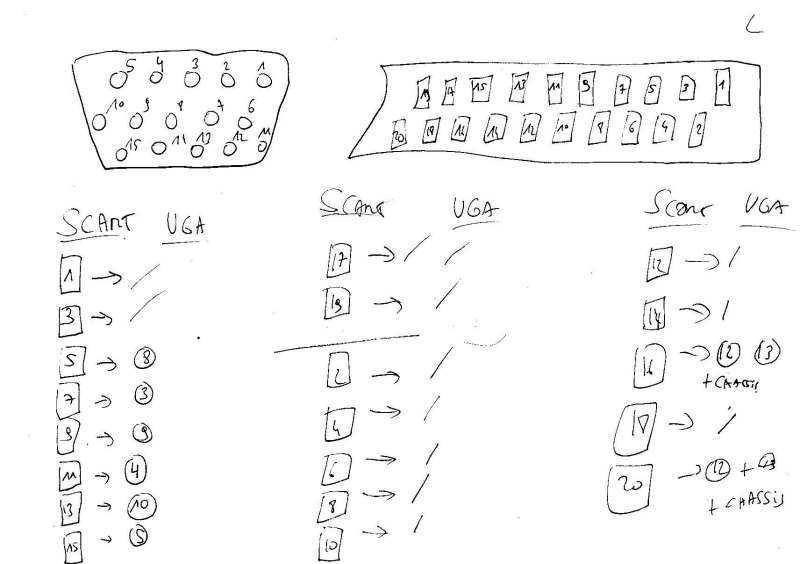

Depuis la nuit des temps, j'utilise toujours ce même schéma pour réaliser le câble VGA to SCART



J'ai du préparer une bonne douzaine de fois ce câble

Avantage :

Il fonctionne a tout les coups sur toutes les TV que j'ai utilisé jusqu'à présent. Et dans le cas ou cela ne marche pas, je sais à coup sur que cela ne vient pas de mon câble, et je dirige mes recherches vers la TV (souvent un problème de commutation ou un potard synchro réglé un poil trop juste).

Inconvénient :

Il ne gère pas l'auto commutation vers le signal external, et ne commute pas automatiquement la TV en RGB. En d'autre terme, quand j'allume la borne (donc la TV), je suis obligé d'appuyer sur la touche 'External' de la télécommande. La contrainte de fou quoi

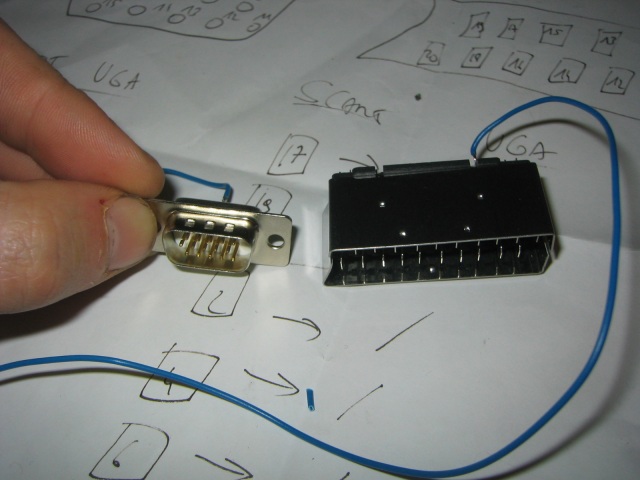

Donc si vous suivez mon schéma, par exemple le pin 5 du SCART va au pin 8 du VGA...

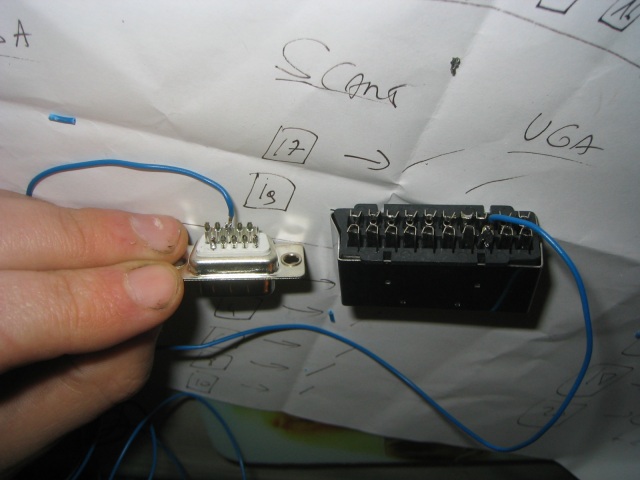

Une autre vue pour que vous compreniez bien... le pin 5 du SCART (en fonction de mon schéma, pas spécialement le numéro marqué sur le SCART lui même attention) va au pin 8 du VGA



...et ainsi de suite pour les autres pin nécessaires  ...fin du mini tuto

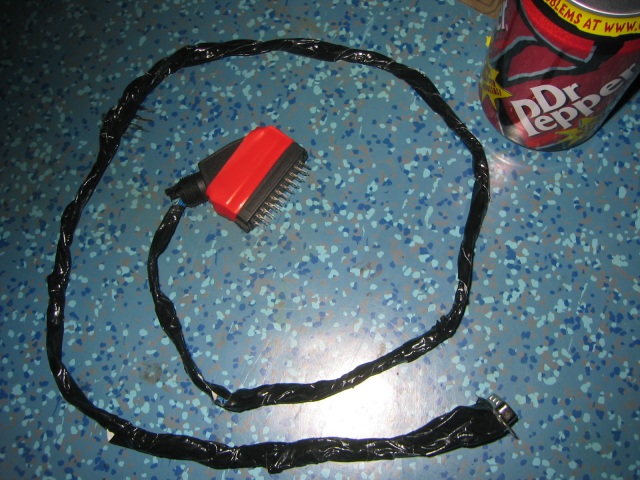

Le câble donc, terminé et protégé :

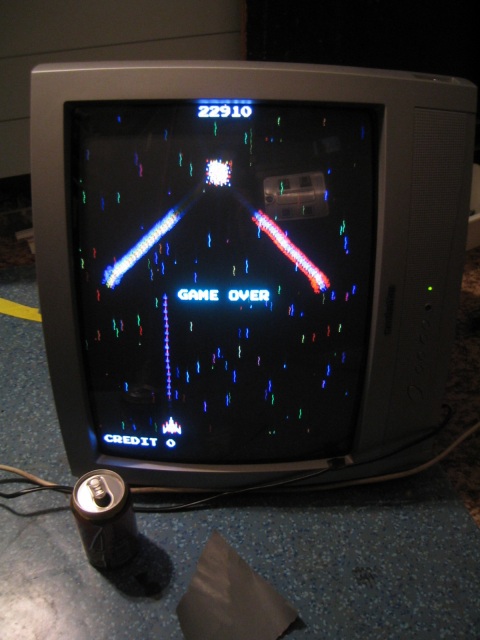

Voilà, test rapide sur une TV, pas celle qui ira dans la borne, juste une que j'ai sous la main

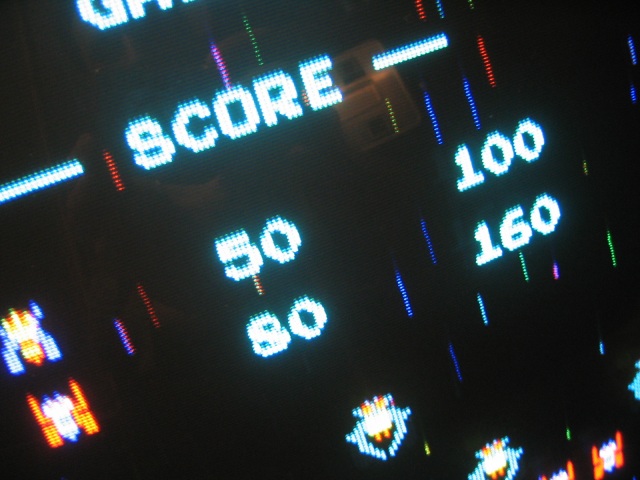

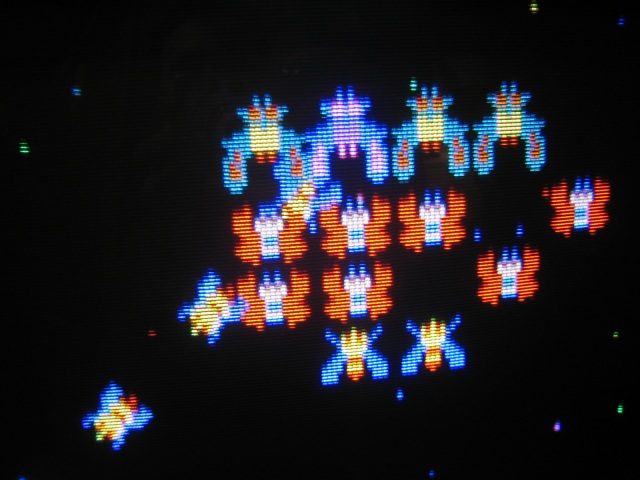

Impecc



Et encore, rien n'est réglé au niveau couleurs, contraste...



Next step, insertion d'une nouvelle platine/tube TV dans la borne...





[Darth Nuno]

Arcadefever prit en flag de "lisage de post en diagonale"

[arcadefever]



fallait garder ta 48in1

Ps: Oups j'avait pas vue toute cette section !!!

<-----miope

[arcadefever]

Arcadefever prit en flag de "lisage de post en diagonale"



J,arrive pas a croire que je suis passe a travers cette section

<----- MIOPE

[speedsterharry]

Belgium poowwwwwââââ

Le câble donc, terminé et protégé :

Tiens, cette tof m'avait échappé ! Alors petit conseil Nuno, si tu veux un cable digne du "Darth Nuno standard of quality", tu vires le scotch noir/chatterton et tu utilises une gaine thermoretractable du bon diamètre. Tu vas tout de suite voir la différence

[Baddy]

Tiens, cette tof m'avait échappé ! Alors petit conseil Nuno, si tu veux un cable digne du "Darth Nuno standard of quality", tu vires le scotch noir/chatterton et tu utilises une gaine thermoretractable du bon diamètre. Tu vas tout de suite voir la différence

+1
