[WIP] Spy Hunter Bally midway Zamoth

[zamoth]

des news j ai enfin regler ma pedal du Spy hunter il falait tourner un peut le potard par l arriere grace un mec des usa j ai trouve cela sur un topic cela ma etais d un grand aide !

I had issues with mine, and calibrating the gas pedal in setup didn't
completely solve it. You have run the calibration routine, right?

Go into calibration and with the pedal fully released, it should have
some value like E0 or something. A hex value. If it's not at the
correct value, you can open the back and get to the pot behind the
pedal. Then loosen the screws that hold the pot to the mounting
bracket and turn the pot housing till you get the right value.
Tighten it down and you should be good to go.
Of course this assumes that the pot is good and you just can't get it
calibrated right.
cela as fonction direct cool : )

maintenan je suis sur le le Yoke ! a refaire

[f4brice]

Salut.

Fils noir et brun => boucle de démagnétisation du tube.
A brancher près d'un composant appelé posistor, que tes photos de permettent pas de localiser.

Fil tout seul avec une cosse (et non pas "causse" qui est un terme issu de la géographie) => masse du tube, qui sert de retour pour la THT.
A brancher sur la carte enfichée au cul du tube (neckboard), à un endroit que tes photos ne permettent pas de localiser.

[zamoth]

Salut.

Fils noir et brun => boucle de démagnétisation du tube.
A brancher près d'un composant appelé posistor, que tes photos de permettent pas de localiser.

Fil tout seul avec une cosse (et non pas "causse" qui est un terme issu de la géographie) => masse du tube, qui sert de retour pour la THT.
A brancher sur la carte enfichée au cul du tube (neckboard), à un endroit que tes photos ne permettent pas de localiser.

MErci F4brice pour le bleu de Causse très bon j adore cela ! =)

donc voila j ai pris des photos de l arrière de la neck board je localise rien de se que tu me dis merci a  toi voici les photos thx

[AsPiC]

Le fil seul avec la cosse ce branche ici :



La boucle ce branche sur l'autre partie de la platine, refait des photos.

[zamoth]

Le fil seul avec la cosse ce branche ici :



La boucle ce branche sur l'autre partie de la platine, refait des photos.

Merci AsPiC pour le petit fils cosse rouge ! pour les 2 autres en Y tu pense que C est ou de l autre cote
Sur la neck board ? ou sur l autres partie sur la Platine ? tu veux des photos ou ? merci
Zamoth

[AsPiC]

Bon malgré la qualité pas top des photos j'ai l'impression que c'est dans cette zone :

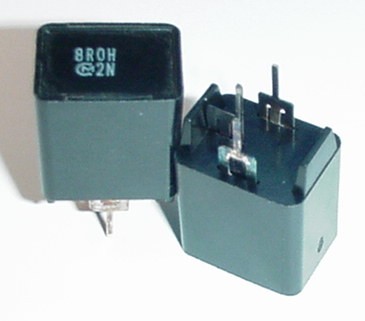

Voila à quoi ressemble un posistor :



Donc à coté de ce composant tu doit avoir deux pin métallique du même style que celle sur la neckboard ou tu doit brancher la masse du tube.

J'ai d’ailleurs l'impression bizarre qu'une résistance de puissance à été branché sur ces deux pin sur ta platine :



f4brice tu confirme ?

[zamoth]

MErci AsPiC pour l aide je suis en pas du tous sur de mon coup la !

donc voila en Faite le monitor de mon spy hunter est un Wells Gardners serie K7000 il me semble !
sauf que je viens de m apercevoir que la platine n est pas celle d origine ! C une Chinoise je pense car C est ecris en chinois et US aussi !

bref voila les photos du petit sucre que tu ma localise je l ai enlever les cosse son sertie de dans je ne peux pas enlever la resistance ! y a t il une polariter dans les fils ? car sur la resistance il y a un 1 et 2  ou puisje trouve un le petit boitier noir en plastic vide pour metre les 2 fils que j ai  ?
sinon sur la platine ou j ai enlever la fameuse resistance il y a ecris en dessous D.G.C ? je ne sais pas a quoi cela correspond ! sinon sur le la resistance est ecris ref : 8233 TRW  pw5 33 OHM 10%

voici les photos que j ai pu prendres ! que peux foutre la Cette resisannce a quoi elle sert puisje rallumer ma borne  Sans la resisance juste les 2 pico vide je risque de cramer un truc ?
MErcia  vous Zamoth

[zamoth]

une autre photos plus pres de la resistance je ne peux pas dessertir la resistance ! j ia peux etre besoin d une autres cosse double en plastic ou trouver cela ? y a t il une polarité ?
est ce que je peux metre les fils direct denudé sur les 2 picos de la platine ?

[f4brice]

Bon malgré la qualité pas top des photos j'ai l'impression que c'est dans cette zone
[couic]
f4brice tu confirme ?

Oui, à 100% ! Bien vu !

DGC = DeGauss Coil = boucle de démagnétisation.

Hum, pourquoi mettre une résistance à la place de la boucle de démagnétisation ?
Certainement pour épargner le posistor.
Mais dans ce cas, il suffit de le dessouder !
Ca n'a rien de choquant, c'est juste du travail de sagouin...

Tu coupes les pattes de la résistance blanche 5 mm au-dessus du connecteur noir,
et tu soudes les fils de la boucle de démagnétisation sur ces de 5 mm que tu as laissés.
Pense à isoler avec de la gaine thermo-rétractable (achetable dans les bonnes crémeries).
Il n'y a pas de polarité à respecter.

[zamoth]

merci fabrice pour t as reponse je vais essaye

je reposte bientot photos j espere que cela vas marcher !

ZAmoth

[zamoth]

Merci AsPiC et F4brice !
j ai fais ma 1 er soudure du bon cela marche merci beaucoup !!

le degausse remarche nickel

Parcontre cela na pas regler mon problem d halo et de rouge qui bave arf  je vais poster encore les mec merci de votre aide en faite le monitor est un  electrohome G07 il me semble je crois que Fabrice connais ?

[AsPiC]

Félicitation

[zamoth]

voila apres le degausse coil remi

je pense que j ai un autre probleme je ne sais pas si C le tube j ai une aureole voilet sur la droite plus
la voiture deviens violete et flou au centre de l ecran ! j ai regarder derrier le moniteur le tube si il manquais pas un ement j ai rien vu ! je vais essyer de baisser le nivo de rouge voir ! voila les photos j ai remonter le rouge sur la neck board huhuh C le rouge generale comme cela on vois bien le halo en bas a droite ! merci pour de l aide ou info ! est ce un capkit  a faire ?
ma platine est une Promax C1000  G07  c est ecris en chinois j ai cru voir que cetais du wei-ya

[f4brice]

C'est une grosse magnétisation résiduelle.
Maintenant que la démagnétisation fonctionne, ça devrait disparaitre progressivement.

[yannick60]

voila apres le degausse coil remi

je pense que j ai un autre probleme je ne sais pas si C le tube j ai une aureole voilet sur la droite plus
la voiture deviens violete et flou au centre de l ecran ! j ai regarder derrier le moniteur le tube si il manquais pas un ement j ai rien vu ! je vais essyer de baisser le nivo de rouge voir ! voila les photos j ai remonter le rouge sur la neck board huhuh C le rouge generale comme cela on vois bien le halo en bas a droite ! merci pour de l aide ou info ! est ce un capkit  a faire ?
ma platine est une Promax C1000  G07  c est ecris en chinois j ai cru voir que cetais du wei-ya

Ca sert à quoi que je te répondes au tel si tu reposes les mêmes questions?
Fabrice t'as donné la réponse et bizarre c'est la même que la mienne!

[zamoth]

voila apres le degausse coil remi
Sorry tu as raison Yannick merci a tous

hier soir j ai les fais tourner 4 h le Spyhunter   une 20taine de degausse cela n as rien fais C pour cela que je redemande !

je pense que j ai un autre probleme je ne sais pas si C le tube j ai une aureole voilet sur la droite plus
la voiture deviens violete et flou au centre de l ecran ! j ai regarder derrier le moniteur le tube si il manquais pas un ement j ai rien vu ! je vais essyer de baisser le nivo de rouge voir ! voila les photos j ai remonter le rouge sur la neck board huhuh C le rouge generale comme cela on vois bien le halo en bas a droite ! merci pour de l aide ou info ! est ce un capkit  a faire ?
ma platine est une Promax C1000  G07  c est ecris en chinois j ai cru voir que cetais du wei-ya

Ca sert à quoi que je te répondes au tel si tu reposes les mêmes questions?
Fabrice t'as donné la réponse et bizarre c'est la même que la mienne!
