Salut,
Fichtre !! Ça déménage en ce moment sur ce topic !!
La banderole est superbe, merci Testament !!
Bon, moi aussi j'ai wippé, si si, je vous assure
. Bon OK, vous vous wippez dans la cours des grands, une borne par si, un panel par là... Mais je la joue cours des petits !
Ma mission de dimanche matin : tester le pong sur un magnétoscope pour voir si il peut ensuite être relié à un vidéoprojecteur !... Pour rappel, ces pongs n'ont qu'une sortie antenne, qui s'accomode mal des tuners digitaux contemporains.
Premier essai : rien
Deuxième essai : une image pourrie de chez pourrie (intulisable car injouable)
Troisième essai : je laisse tomber le scop, et essaye sur une TV Sony : résultat médiocre
.
Bon ce n'est pas gagné me dis-je !... Je commence à chercher une solution alternative, et me demande si il n'y a pas moyen de récupérer un signal vidéo composite en farfouillant dans les entrailles de la bête.
Je trouve sur Google ce
lien intéressant. Le gars explique que ce qu'il y a en amont du modulateur HF de la sortie antenne est ni plus ni moins que de la vidéo composite ! Chouette !!
J'ouvre la bête, sors l'oscillo et regarde la gueule des signaux autour du modulateur. Bof, résultat pas convaincant : soit le signal s'effondre dès que je le relie à l'entrée vidéo composite du moniteur, soit le signal est hyper faible, et donne une image à peine visible. Bon, avec cette solution, ça ne va pas le faire sur mon pong.
Je continue à surfer et tombe sur
cette page très intéressante ! Là il est question d'un mod qui fonctionne pour le circuit General Instrument AY-3-8500 qui équipe la plupart des pongs : Bingo, c'est ce circuit qui est présent sur le pong devant moi !
Il y a même le lien vers le pdf de la doc de l'AY-3-8500 !
La bidouille proposée par le forumer d'ATARIage vient en fait de
cette page en Allemand...

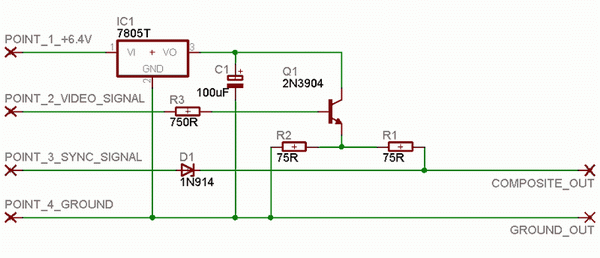

Le montage nécessite que peu de composants : ça tombe bien vu qu'on est dimanche
.
Je sors la plaquette d'essai et commence la bidouille. Merde, je n'ai pas les bonnes résistances => bon j'adapte... Merde je n'ai pas le bon transistor => pas grave, je fous un 2N2222, ça fera bien l'affaire... Merde... Bon j'abrège, mais j'avais pour ainsi dire rien de ce qui se trouvait sur le schéma !
.
Je me débrouille donc pour avoir un truc qui s'inspire du schéma proposé !...

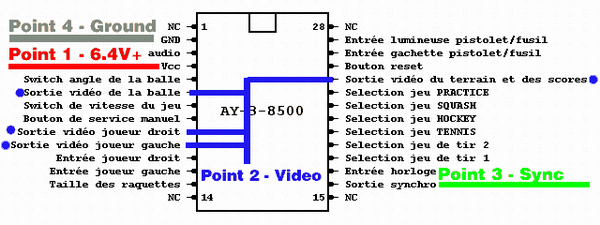

Le truc marrant sur ce circuit AY, c'est qu'il y a des sorties distinctes pour chaque élément de jeu :
- une sortie pour la balle
- une sortie pour le terrain et les scores
- une sortie pour la raquette du joueur 1
- et une sortie pour la raquette du joueur 2 !
Sans doute était-ce pour simplifier la réalisation de versions couleurs du jeu...
Ma plaquette d'essai se peuple peu à peu, et je commence à faire des essais (je vous passe les fils soudés sur les mauvaise broches...). Comme j'y vais par étape, je commence avec le terrain : ça marche j'ai bien le terrain sur mon moniteur, super net en plus !
Mais quand je poursuis l'exécution du schéma, et que je relie les 4 sorties ensemble (les connections en bleu "Point 2 - Video" ci-dessus), ben... ça ne marche plus
. il faut dire que j'avais trouvé ça curieux sur la proposition : les 4 sorties sont simplement reliées ensemble... Cela pourrait fonctionner si elle sont à collecteur ouvert. Mais la doc n'en parle pas. Et d'ailleurs, elle propose de faire un OU entre les 4 sorties :
Le OU est ici réalisé avec un CD4072 (porte OU à 4 entrées). Bien sûr je n'ai pas ça chez moi !...
Je fais alors appel à mes lointains souvenirs d'algèbre de Boole
. Et sa célèbre loi de De Morgan : a barre + b barre = (a.b)barre.
(barre symbolise le complément à 1)
En d'autres termes, avec des portes NAND et NOR, on peut faire à peu près ce qu'on veut, et ça tombe bien car ça j'en ai en stock des NAND et des NOR
.
Pour faire mon OU des 4 signaux, je peux m'en sortir avec ce schéma :
Et en vérifiant la loi de De Morgan, on constate que ça nous fait bien un OU à 4 entrées :
Bon d'accord, là j'ai déjà perdu la moitié des lecteurs que je soûle avec mes explications
.
Et le résultat alors ??
Voici le montage une fois fini :
et ce qu'on obtient à l'écran :
Tah dhââ !!
Et comme le boîtier de ce pong est prévu pour y loger les manettes quand on le range, je peux même y loger tout le montage sur plaquette d'essai :
Une fois le boîtier fermé, on ne soupçonne pas le merdier qui est dedans !
J'en profite pour vous montrer l'état de ma "salle de test" pour le salon !...
Quoi ?? Du bordel vous trouvez ? Meeeuuhh non !
Allez, tout est prêt pour du tournoi de pong sur écran géant !
Vous pouvez commencer vos entraînements et faire chauffer les raquettes !
A+
