POLO 28, nouveau THT -> nouveau défaut.

[Rafo]

Salut à tous !

J'ai remplacé le THT de ma Time Crisis qui faisait des éclairs et n'affichait plus rien.
J'ai mis à la place le HR7191. Depuis j'ai de nouveau l'image... MAIS cette image est imparfaite et, chose "amusante", cela influe sur la visée du gun.

Un petit dessin valant mieux que de longues explications :








J'imagine que lorsque le THT a rendu l'âme (l'image était NICKEL juste avant, sans ce défaut-là), un autre composant a du y passer, mais j'avoue ne pas trop savoir vers quoi m'orienter.

Est-ce que par hasard le fait de remplacer le THT d'origine par un "équivalent" ne demande pas aussi de remplacer d'autres composants ? Une modif de brochage ? Je ne sis pas, c'est une idée comme ça...

Si quelqu'un parmi vous sait me dire quoi chercher ça m'aiderait.

Merci d'avance et à votre disposition pour faire des tests supplémentaires : là, la borne est à portée de main et je peux faire pas mal de tests (mais je n'ai pas d'oscillo, désolé).

[zebassprophet]

hello

j'ai un polo sur une ki

j'ai changé la tht... et apres avoir jouer deux jours plus 'image

j'ai fait venir un tueur qui a verifié condo par condo, jusqu'a trouver le coupable

donc pas exclu que tu ai un condo qui ait dégagé au passage

[Rafo]

Le truc c'est que le symptôme ici est très différent : j'ai une image, et durable (l'appareil a fonctionné plusieurs jours sans problème), mais l'image présente un défaut.
Et juste par curiosité : où se situait le condo qui avait été remplacé ? Proche du THT justement ou pas ?
Etait-ce un chimique ou d'un autre type ?
Histoire de donner au moins un point de départ.
Mon multimètre me permet de mesurer pas mal de trucs, mais ne fait pas capacimètre, mes connaissances sur les condos qui déconnent se limitent au dessus gonfléi, en gros.

Mais je suis toujours preneur de retours d'expérience, merci d'avoir apporté le tien.

Le topic reste ouvert évidemment, j'en suis à glaner des pistes de recherche.

[zebassprophet]

le type a testé tout les condo l'un apres l'autres...
(donc trés long)

Sinon tu change en préventif
ou si t'es vraiment baleze, tu vois quel genre de condo peux foutre la zone

c'etait pas un chimique, c'etait un condo carré gris (pas le nom en tête)

[olschool]

Quand on change la THT en règle générale on remplace le BU
car il est souvent dead lui aussi
l'as tu fait ?

Je en sais pas par contre si un Bu dead ou abimé peut générer ce type d'artefact.
mais cela peut être une première piste de le vérifier



[Rafo]

Je crois pas qu'un BU qui déconne donne ce genre de résultat.

En revanche après quelques recherchesj'ai trouvé un topic très intéressant :

https://forums.arcade-museum.com/showthread.php?t=288456

L'image du symptôme ressemble assez à ce que j'ai.

Le gars dans sa solution fait référence à un autre topic :

https://forums.arcade-museum.com/showthread.php?t=288456&page=2

où il y a les images de ce qu'il a fait.
En gros il explique qu'il a déconnecté la pin 1 du THT pour câbler la piste qui allait dessus sur la pin 4.
https://imgur.com/sIon923
https://imgur.com/g1XHZ2S

Par contre le thread est assez imprécis au sujet de quel THT il s'agit, du coup je sais pas si le brochage convient à d'autres modèles.

Pensez-vous que c'est safe de faire ça ?

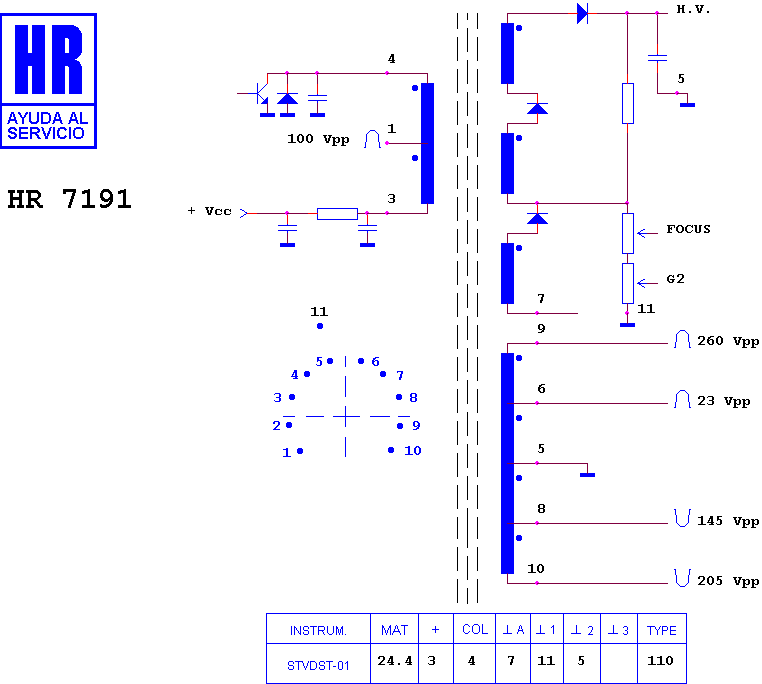

Voici le schéma du HR7191 :

[Rafo]

Bon, j'ai fait la manip que le gars à faite. J'y croyais pas trop car il s'agit quand même de virer une source d'alim...

... ben ça marche pas, du coup j'ai même pas de "static".

J'ai relu attentivement son post, il a selon lui bien fait ça sur un HR7191.
Bref, il va falloir que j'arrive à le recontacter pour savoir ce qu'il a fait vraiment, parce que là je comprends pas comment ça a pu fonctionner pour lui.

J'aurai pas le temps ce week-end, mais je remettrai  début de semaine le tout comme à l'origine pour m'assurer qu'au moins ça repart, mais du coup le mystère reste entier jusqu'à ce que j'aie des réponses de la part de ceux qui ont expliqué avoir résolu ce problème après changement de THT.
