pour les pro du MTC9000 Hantarex ?

[Darth Nuno]

Yo,

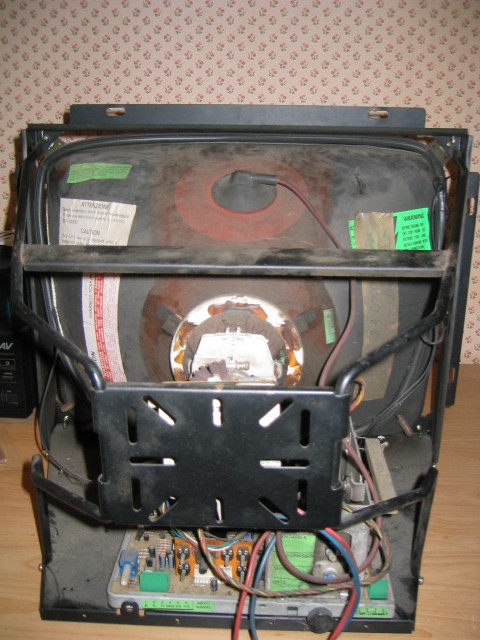

Ben j'ai un Hantarex MTC9000 qui date de 1990, et que je voudrais tester hors borne.

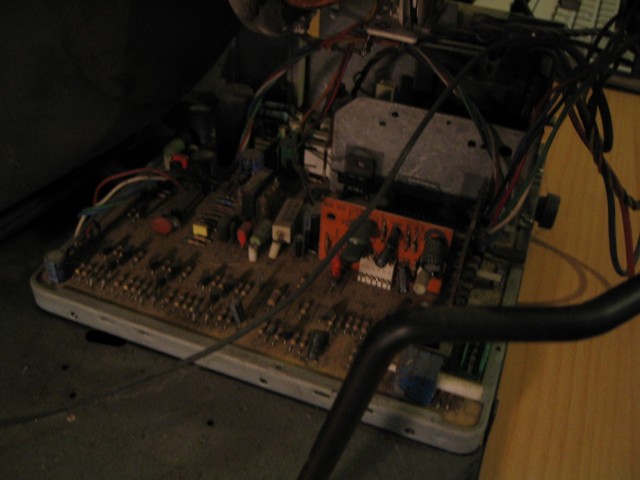

La platine de cet Hantarex est plus simple que d'autres Hantarex MTC9000 que j'ai déjà vu... peut être parce qu'il est plus récent ?



Bon, allez, la question...  :oops:

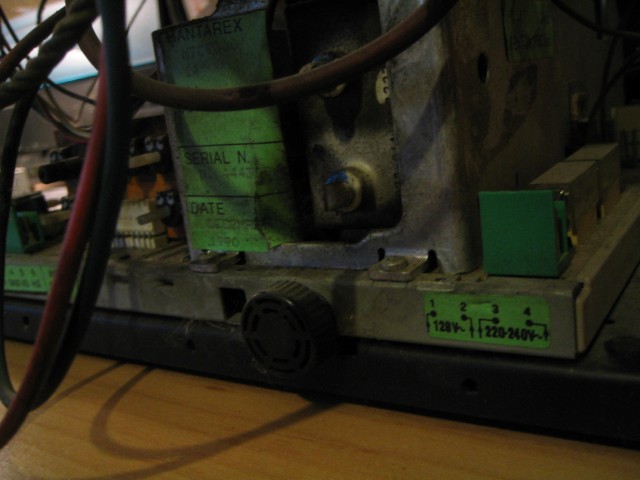

Comment j'alimente le truc ? Y a 4 pins :



- 2 sont marquées : 128 V
- 2 sont marquées : 220-240V

Je pense pas avoir vu un switch sur la platine... donc j'hésite à cabler sur les 2 pins deux fils qui vont droit vers une prise elecrique murale


Un conseil ?

[deltaone]

je dirais choix 2 direct sur une prise mural m'enfin suis pas expert

[Fifut]

En tant qu'etudiant en DUT Genie electrique et informatique industrielle, je n'ésiterai pas a brancher entre les pins 3 et 4 quand je vois les annotations 220V-230V~.



Réseau francais 230V 50Hz / Réseau américain 120V 60Hz
Voila pourquoi on a 2 branchement possible.

[Darth Nuno]

Ben, ca me tente, mais bon... ca me semble trop beau et surtout un peu bizarre qu'il n'y ai pas un switch que me permet de selectioner le voltage non ?

[bandicoot]

Désolé pour toi mais L'alim 110 sert a alimenté ta platine et la 220 sert a la degauss donc tu est mal barrer sans alim 110
Néamoins je me trompe peut etre mais selon les schéma c'est ce que j'ai pigé si quelqu'un pouvait me contredire ça m'arrangerait car toute la partie 110 v prends énormement de place dans ma N'style.
Sinon si c'est bien pour le branché sur le 220v tu l'alim et tu pousse ton G2 sur la THT pour voir si tu vois des retour ligne au quel cas ton tube est bon

[Fifut]

Bon ben en faite d'après bandicoot jme suis trompé :cry:

Les etudes sa sert à rien...  :tired:

[bandicoot]

Ba moi je ne suis pas allé jusque la mais j'ai un BACPRO de dépanneur éléctronique donc connais un peu quand meme
C'est pour cela j'essaye de répondre le plus souvent quand je vois des gens avec un probleme d'écran.

[HI]

Ba moi je ne suis pas allé jusque la mais j'ai un BACPRO de dépanneur éléctronique donc connais un peu quand meme
C'est pour cela j'essaye de répondre le plus souvent quand je vois des gens avec un probleme d'écran.

tu fais bien on a besoin de toutes les bonnes volontés surtout pour ces p***** d'écrans !  :twisted:

[bandicoot]

Je suis tombé   des BORNES etant gamin du coup les gens qui les aiment sont des gens bien ça ne peut en etre autrement.Du coup je me  sents obligé de les aider.
Il faut qu'elle continu a vivre c'est petit bebete


[High_Cobra]

T'as pas le choix, faut que tu le branche en 128V avec un transformateur d'isolement

[bandicoot]

Par contre en electrotech j'y connais pas grands chose
Si je prends un tansfo 220/110 et que je l'alim sur les broches du 110 et que je met le 220v sur les broches 220v est ce que ca va marché?
Car j'aimerais biens virer tout le fumier qu'il y a dans ma borne

[High_Cobra]

Attention normallement l'alim de l'écran c'est du 128V et non du 110V...

[bandicoot]

non c'est le standard NTSC c'est du 110 alternatif comme sur l'etiquette il y marque 220 / 240 v le 110 fonctionnera par contre c'est du 60 hz au jap si met juste un transfo sur du 220v/50hz j'aurias 110v/50 et non 110v/60 hz donc je csais pas si ça jouerai?
Quelqu'un a-t-il refait son alim MTC9000?

[High_Cobra]

Alors tu lis la doc du MTC9000 en françaois dispo sur ce forum et tu vera que c'est marqué clairement 128Vc.a. pour l'alim de l'écran... Sinon tu m'expliques pkoi les tranfo qui sont dans certaines bornes sont des 220V vers 125V...

[bandicoot]

Je suis d'accord avec toi c'est meme écrit sur lla platine
Regarde ton 128v passe par un pont de diode  l'alternatif  il est redressé c'est vrai qu'il va me manqué peut etre 20v mais suis pas sur sur.
Sinon c'est tout bon pour 50/60hz sur le 110
Au pire ca doit exister des transfo 220v/128 ou 130

Ps: merci pour la DOC j'avais oublié

[High_Cobra]

En sorti du pont redresseur t'as 130V continu... Sinon por les tranfo il existe des 220V  / 125 V qui vont très bien et qui sont fournis avec certaines bornes, demande à Wapata il en a un dans celle que je lui ai vendu...
